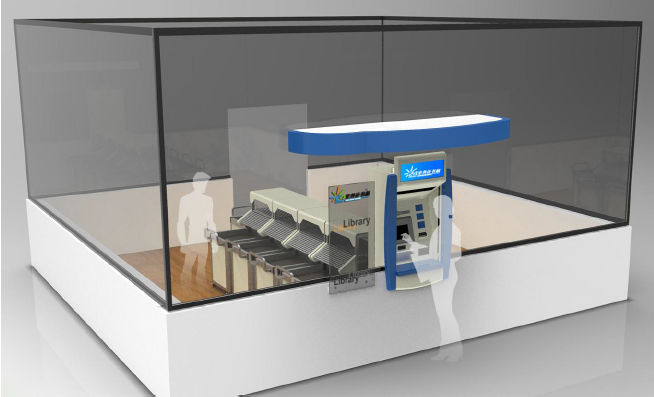

设备展示




产品介绍.................................................................. 1

功能标识.................................................................. 2

产品参数.................................................................. 5

开机指南................................................................. 6

 产品操作说明.............................................................. 6

5.1 还书操作................................................................................................................... 6

5.2 进入查询、续借界面.................................................................................................. 9

5.3 馆内工作人员操作..................................................................................................... 9

产品日常保养与维护...................................................... 10

产品日常故障分析........................................................ 10

7.1 触摸屏..................................................................................................................... 10

7.2 打印机维护.............................................................................................................. 12

7.3 图书识别与身份识别天线维护.................................................................................. 13

7.4 分拣系统维护.......................................................................................................... 13




    本手册提供给使用者安装、参数设定、异常诊断、排除错误及日常维护机器的相关注意事项。为了确保能够正确的操作本机器请在操作运行之前详细阅读本使用手册并请妥善保存。

为了操作者及设备的安全请务必交由专业的技术人员安装调试及参数调整本手册中有【安全用电注意事项】说明的地方请务必仔细研读若有任何疑虑的地方请联络本公司售后服务部门我们的专业人员将及时为您服务
安全用电使用注意事项

1.电气设备在使用前应确认真阅读产品使用说明书了解使用可能出现的危险以及相应的预防措施并按产品使用说明书的要求正确使用。

2.确保电源规格正常否则有可能导致火灾、故障

3.在使用移动式的设备时应先确认其金属外壳或设备门已可靠接地必须使用带保护接地极可靠的插座并要求供电侧装设漏电保护器禁止使用无保护线插头插座。

4.插头与插座应按规定正确接线插座的保护接地极在任何情况下都必须单独与保护线可靠连接。严禁在插头()内将保护接地极与工作中性线连接在一起。

5.软电缆或软线中的绿/黄双色线在任何情况下只能用作保护线

6.用电设备在暂停或停止使用、发生故障或遇突然停电时均应及时切断电源必要时专业人士应采取相应技术措施

7.当电气设备的绝缘或外壳损坏可能导致人体触及带电部分时应立即停止使用并找专业人士及时修复或更换

8.请不要让非专业技术人员拆修设备只有合格的电气机械专业人员才可以安装、配线及修理保养本设备

    本手册的记载内容有时因为产品升级、改良等而有可能产生与产品相异的情况。另外本手 册的记载内容有时也可能在未经预先通知的情况下更改。如有更改恕不另行通知。对于该 手册的记载内容及产品有不明之处请联络本公司售后服务部门。


产品介绍


     24 小时室外还书带分拣系统是一种可对粘贴有 RFID 标签的流通资料进行扫描、识别和归还处理的设备系统用于方便读者室外还书操作本设备安装在室外24 小时无限制为读者提供还书服务方便工作人员对流通资料进行分类上架处理系统配备显示屏进行人机操作该系统可以单独为馆员提供操作也可以连接 24 小时室外还书机进行还书分拣可以兼容读者与馆员的操作。提供简单易操作的交流界面、图形界面通过 NCIP 协议以及ALEPH 系统的 X-SERVER 专用接口等与应用系统连接快速准确地完成分类工作。该系统设备安全可靠美观大方。集成了计算机技术、无线射频RFID技术以及自动控制技术终实现图书自动归类功能。


功能标识

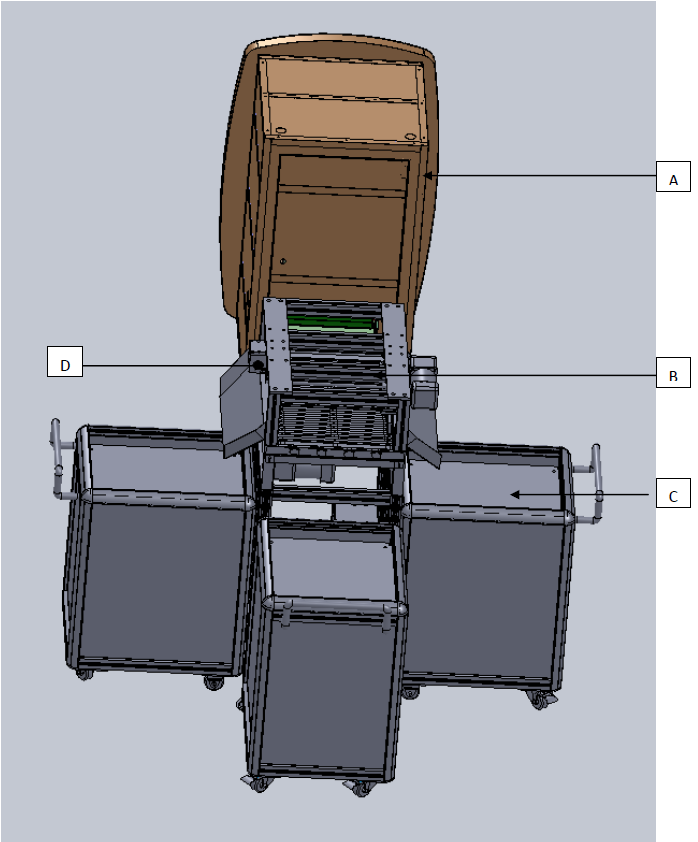

A: 人机操作界面还书机面罩             B: 图书识别段         C升降书箱         D: 分拣动力端

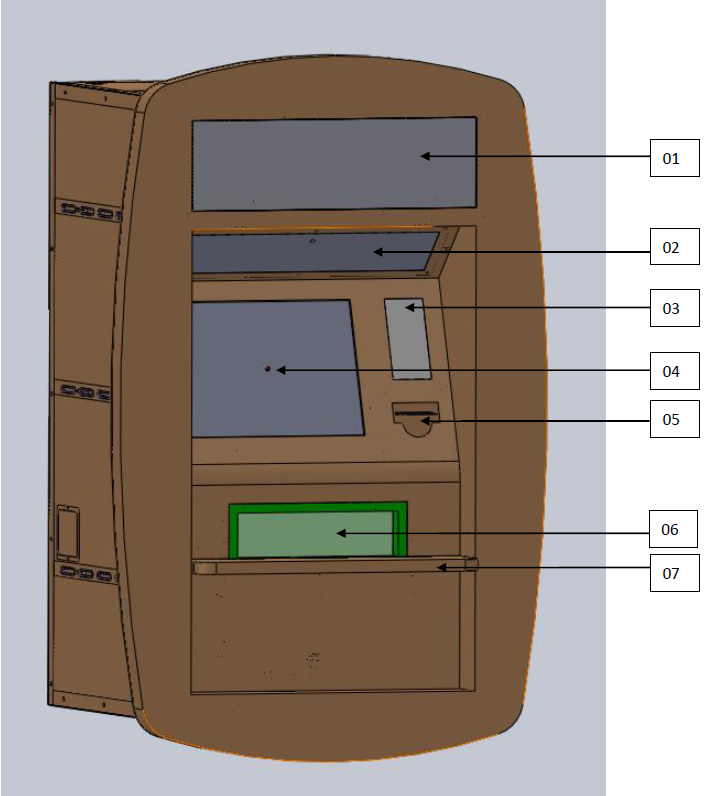

01.广告灯箱 02. LED照明 03.RFID证卡识别 04.触摸屏 05.凭据打印 06.还书口 07.还书台 08.音响 09.安防监控 10.RFID阅读器 11.图书输送带 12.设备开关电源
三.产品参数

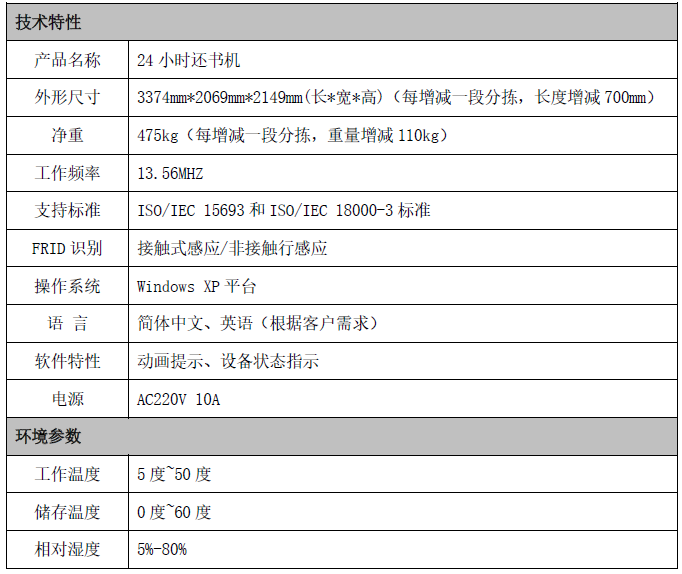

1.设备技术参数

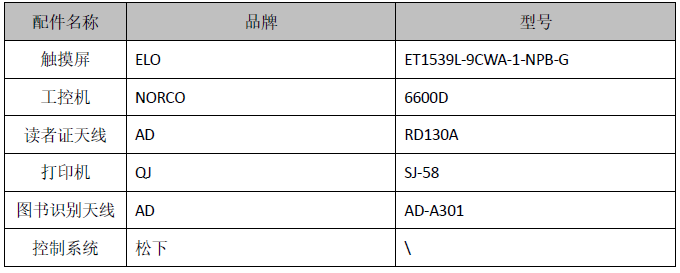

2.主要配件参数


四. 开机指南

1.本产品应在无电磁干扰的环境工作,其应该远离强电、强电磁环境,比如:配电室、无线电台发射中心。
2.搬运入置时应注意产品包装箱标识,保证产品是正立状态,然后打开包装箱,检查产品构件是否正常,产品附件数量是否正确。
3.产品搬运入置、通电调试等过程请严格按照附录1产品安装流程操作。

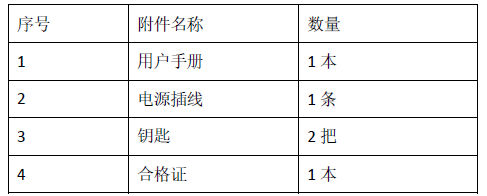

4.装箱附件表: 开箱后请按下表仔细清点,确认附件是否齐全


5.产品试运行结束,现场调试人员辅导图书馆工作人员工作,图书馆工作人员安排产品正式开放使用。
五.产品操作说明
5.1 还书操作
5.1.1.进入还书主界面操作,下图为还书主界面, 在主界面,点击【还书请点击】按钮
5.1.2. 进入还书界面,界面如下图所示,界面提醒读者在设备右上方刷读者证; 5.1.3. 读者刷完读者证,设备还书门打开,读者进行还书,其过程如下图1所示;操作界面并提示读者,“一次仅放一本”,界面如下图2所示;
5.1.4.读者把书放进检测段,检测段皮带将书本输送到改设备的RTFID天线位上进行书本信息检测,此时读者的手离开还书门,还书门关闭。若RFID天线检测到书本信息有效,则操作界面会出现读者所还图书名,并显示还书成功,其操作界面如下图所示;若RFID天线检测不到图书信息或是为多本图书信息,则检测段将书本退回到还书口,还书门打开,读者取回图书。
5.1.5.若读者还需要继续还书,则等还书门开,重复上面还书操作,否则点击退出,并进入并条打印界面

5.2进入查询、续借界面
5.2.1.点击【查询请点击】按钮后,系统将进入查询界面,如读者证卡内余额足够,可进行再次续借。
5.3馆内工作人员操作
5.3.1书箱摆放 分拣系统下方有书箱限位机构及书箱导槽,将书箱顺着对应位的导槽推进,直到书箱贴着限位机构。
5.3.2书箱报满 当书箱装满书,系统会进行报警,请馆员将书箱推走,并摆放空书箱。 5.3.3系统分拣 分拣系统是根据图书馆的要求进行设计分拣原则及目的地,如可以根据图书的类别、摆放区域等进行分拣。 5.3.4系统管理 分拣系统前端摆放的PC,为馆员统计还书分拣信息,馆员可以直接在上面调用数据。
六.产品日常保养与维护
1. 定期(3-5天)用软布进行擦拭清洁触摸屏屏幕表面
2. 定期(2-3天)清洁打印机,请用酒精棉签清洁打印机头热敏片,用浸有水的棉签清洁压纸辊和检纸传感器
3. 定期(一个月)对产品工控机所有硬件所有端口接头进行紧固
4. 定期(3-5天)用软布进行擦拭皮带表面
5. 定期(3个月)对检测段的马达进行加润滑油
6. 定期(1-2月)对所有的光电开关进行清洁,请用干净的软布对光电开关的镜头进行擦拭
七.产品日常故障分析
7.1触摸屏
7.1.1 触摸屏不准
 这种现象可能是触摸屏在使用一段时间后,屏表面上面被灰尘覆盖,可用一块干的软布进行擦拭,然后断电、重新启动计算机重新校准。
 或许触摸屏不准处受到轻微破坏,遇到这种情况无法完全修复。
7.1.2 触摸屏无响应
 检查接线接口是否出现松动,然后检查串口及中断号是否有冲突,若有冲突应调整资源,避开冲突
 检查触摸屏表面是否出现裂缝,如有裂缝应及时更换
 检查触摸屏表面是否有尘垢,若有,用干软布进行清除
 可能该区域触摸屏被使用了较长一段时间(3-4年),器件磨损并老化,则需更换触摸屏
7.1.3 触摸屏响应时间很长
 可能触摸屏粘有移动水滴,可用干软布进行擦拭
 或许主机配置较低,如时钟频率过低,这种情况最好更换主机
7.1.4 触摸屏局部无响应
 可能局部被灰尘覆盖,可用干软布进行擦拭干净
 可能局部被硬物刮掉,将无法修复
7.1.5 触摸屏正常但电脑不能操作
 可能主机启动装载触摸屏驱动程序之前,触摸屏控制卡接收到操作信号,只需重新断电后,再启动计算机即可
7.1.6 安装驱动程序后第一次启动触摸屏无响应 确认触摸屏线路连接是否正确,如不正确,应关机后正确地连接所有线路
 检查主机是否有设备与串口资源冲突,检查各硬件设备并调整
7.1.7 使用一段时间后触摸无反应
 “电源设置”中是否设置了关闭硬盘,在“控制面板”里面选择“电源选项”后,进入“电源使用方案”中“关闭硬盘”选项为“从不”
 应用环境接地性能欠佳,触摸屏外壳布满大量的静电,导致触摸逐渐失效。用一根导线将触摸屏外壳接地,重新启动系统即可
 长期不擦除触摸屏,导致灰尘积累过多,造成触摸屏不能正常工作,可用干净的软布将灰尘擦去,然后重新启动计算机
7.1.8 触摸屏电机精度下降
 运行触摸屏校准程序
 如果是新采购的触摸屏,请试着将驱动删除掉,然后将主机断电5秒钟开机重新安装驱动
 或许在运输过程中受到轻微破坏,导致精度降低
 触摸屏使用一段时间后,触摸屏表面被灰尘覆盖,请用软布蘸工业酒精或玻璃清洗液清洁表面
 触摸屏表面有水滴或其它软的东西粘在触摸屏表面,触摸屏误判有手触摸造成不准,将其清除即可
7.1.9 触摸屏不能校准
 可能是鼠标驱动与触摸屏驱动有冲突,请删除触摸屏驱动,重新启动运行校准程序
 可能在主机启动装载触摸屏驱动程序之前,触摸屏控制卡接收到操作信号,请断电重新启动计算机并重新校准
 可能是触摸屏驱动安装异常,请删除驱动重新安装
 可能是触摸屏在使用一段时间后,屏表面被大量的灰尘覆盖导致不能进行校准,用干的软布进行擦拭
7.1.10 鼠标一直停留在触摸屏的某一点上
 可能触摸屏的触摸区域被显示器的外壳或某一位置压住了,相当于该点一直被触摸。因此,应当调整触摸屏与显示器外壳的距离
7.1.11 触摸屏工作不稳定
 这种现象应着重检查各接线接口是否出现松动,串口及中断号是否有冲突
7.2打印机维护
打印机未能打印
 可能是打印机缺纸,请打开前翻转壳体,按下图方法给打印机装纸:
 可能是打印机卡纸,请将打印机头卡住纸张清理干净
 可能是打印机纸卷安装方向错误,请将打印纸卷从上方进入打印机头
 若以上方法未能解决,请联系我司售后服务人员
7.3图书识别与身份识别天线维护
未能扫描图书或未能读出图书信息
 可能是一体机供电不正常,这种情况,一体机的电源指示灯不亮,请紧固一体机供电插头,若问题还存在,请联系我司售后部
 可能是一体机与工控机之间的插头连接松动,请紧固插头连接,若情况还存在,请联系我司售后部
7.4分拣系统维护
不运转
 可能是系统卡书,请把卡到的书拿开
 可能是空气开关闭关,请专业人员进行检测线路,若不存在着短路,请启用空气开关,若线路短路,请检测维护
 可能是电源接头松动,请紧固电源接头
系统运转,但不分拣
 可能是分拣机入口光电开关失效,请用软布擦光电开关表面镜头,并检测通电是否正常,若供电不正常,请检测电路并维修,若供电正常,但还是不能正常工作,那是该光电开关坏了,请更换。
 可能是升降辊台皮带过松而发生的打滑,请张紧皮带,若该皮带已没有张紧余量,请更换皮带。
